Технология ультрафильтрации
Статьи по ультрафильтрации
Ультрафильтрация представляет собой надежный и эффективный способ очистки воды от тонкодисперсных и коллоидных примесей, органических веществ, бактерий и вирусов, не меняющий ее солевой состав. Метод ультрафильтрации, основанный на использовании мембран с размером пор от 0,1 до 0,01 мкм, предназначен для получения питьевой воды, технологической воды, а также может быть использован в качестве ступени предочистки перед установками умягчения, обессоливания, нанофильтрации и обратного осмоса.
Основным преимуществом ультрафильтрации является то, что качество очищенной воды остается стабильно высоким практически независимо от качества исходной воды.
Кроме того, применение ультрафильтрации позволяет существенно сократить площади, необходимые для размещения оборудования.
Типовые блоки ультрафильтрации:
| Модель |
Площадь фильтрующей поверхности, м2 |
Производительность, м3/час |
Габаритные размеры ДхШхВ, мм |
| UF 0.4 |
220 |
8 - 16 |
600х1400х2000 |
| UF 0.6 |
330 |
15 - 24 |
900х1400х2000 |
| UF 0.8 |
440 |
20 - 32 |
1200х1400х2000 |
| UF 10 |
550 |
25 - 40 |
1500х1400х2000 |
| UF 04/4 |
220 |
8 - 16 |
600х2000х2000 |
| UF 10/4 |
550 |
25 - 40 |
1150х2000х2000 |
| UF 20/4 |
1100 |
50 - 80 |
4000х1600х2950 |
| UF 30/4 |
1650 |
75 - 120 |
3300х2230х2950 |
| UF 40/4 |
2200 |
80 - 180 |
4200х2230х2950 |
| UF 50/4 |
2750 |
90 - 220 |
5000х2230х2950 |
| UF 60/4 |
3300 |
120 - 300 |
5900х2230х2950 |
| UF 2x60/4 |
6600 |
240 - 600 |
13800х3000х3180 |
Область применения:
Теплоэнергетика
Предварительная очистка перед системами умягчения и глубокого обессоливания
Пищевая промышленность
Удаление бактерий и вирусов, предварительная очистка перед системами обратного осмоса
Муниципальное водоснабжение
Удаление взвешенных веществ, бактерий (Legionella, Cryptosporidium), вирусов
Очистка сточных вод
Доочистка после биологических реакторов
Одним из основных критериев при выборе того ли иного типа ультрафильтрационных мембран является содержание взвешенных веществ в обрабатываемой воде. Имеющиеся на сегодняшний день мембраны позволяют работать практически с любым содержанием взвешенных веществ.
Качество воды, очищенной методом ультрафильтрации:
по взвешенным веществам стабильно менее 1 мг/л;
по мутности стабильно менее 0,1 мг/л по каолиновой шкале;
по иону Fe3+ стабильно менее 0,1 мг/л;
по перманганатной окисляемости, как правило, менее 5 мг/л;
по микробиологическим показателям степень задержания 99,9%.
Установки стандартного и индивидуального исполнения:
Обязательное оборудование:

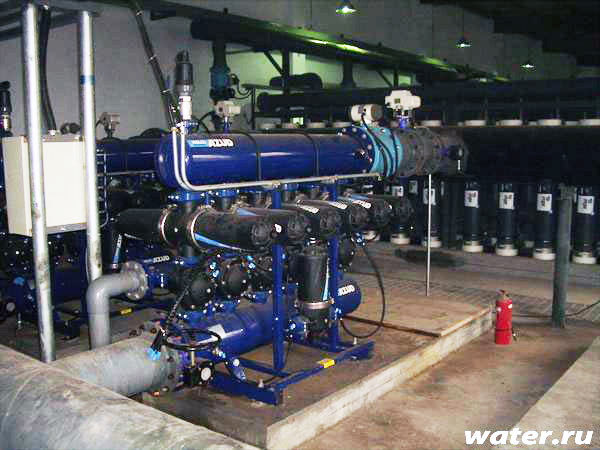

Установка предварительной очистки воды (блок самопромывных сетчатых фильтров);
Резервуары запаса очищенной воды;
Установка дозирования коагулянта;
Установка обратных промывок блоков ультрафильтрации;
Установка химической промывки мембран с использованием гипохлорита натрия, кислоты, щелочи (CEB).
Дополнительное оборудование:
Установка усиленных химических промывок (CIP);
Установка нейтрализации химических сточных вод.
Установки ультрафильтрации применяются:
По сравнению с традиционными технологиями водоподготовки, установки ультрафильтрации воды имеют следующие преимущества:
- Снижение стоимости подготовленной воды до 5 раз
- Уменьшение количества используемых химикатов более чем в 10 раз
- Уменьшение занимаемой площади до 3 раз
- Снижение расходов воды на собственные нужды до 2 раз
- Уменьшение энергозатрат до 2 раз
- Полное отсутствие взвешенных веществ
- Высокая степень удаления из воды коллоидного кремния и органических веществ
- Эффективное удаление из воды железа и марганца
- Полная автоматизация
Особенности ультрафильтрационных модулей:
- Устойчивость к воздействию хлора исключает риск повреждения мембраны
- Мембрана устойчива к биообрастаниям
- Тонкость фильтрации до 0.03 мкм обеспечивает очень низкие значения показателя SDI, мутности и остаточных взвесей
- Высокая гидрофильность обусловливает малое зашламление мембраны при высоких скоростях потока
- Высокая производительность в широком диапазоне изменений мутности питающей воды
- Малые потери давления на мембране уменьшают энергозатраты.
Центр Водных Технологий предлагает следующие услуги:
- Проведение пилотных испытаний на ультрафильтрационной установке собственного производства
- Расчет системы ультрафильтрации на основе пилотных испытаний и подготовка проекта
- Изготовление системы ультрафильтрации на своих производственных площадях
- Произведение полного монтажа и запуска системы ультрафильтрации "под ключ"
- Обеспечение гарантийного и послегарантийного обслуживания системы
- Обеспечение установки ультрафильтрации необходимыми расходными материалами
| Технические характеристики:

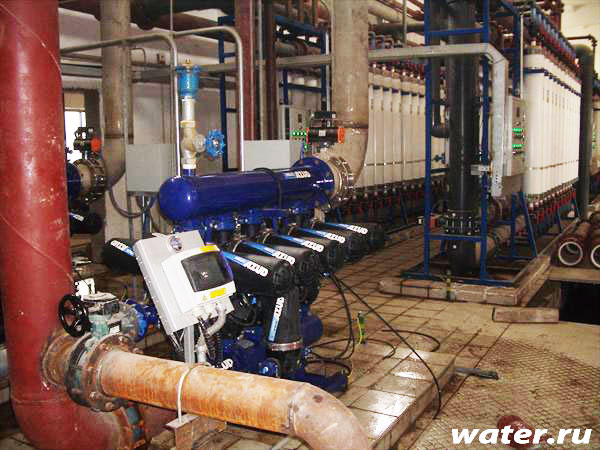

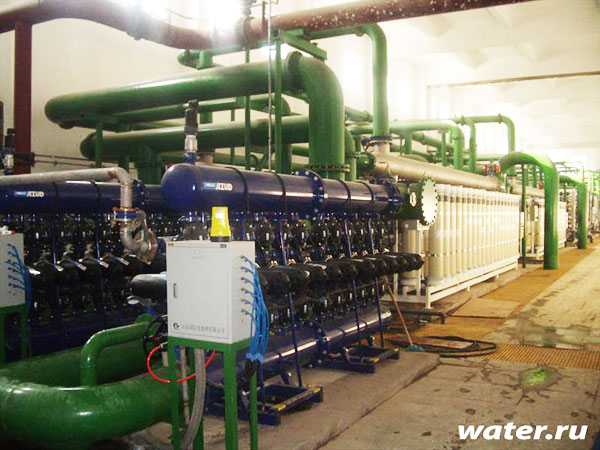

Блок ультрафильтрации UF может содержать от 2 до 30 ультрафильтрационных модулей, установленных в 2 или 4 ряда на каркасе из нержавеющей стали. В зависимости от требуемой производительности возможно соединение отдельных блоков в установку ультрафильтрации.
Коллектора всех блоков изготовлены из нержавеющей стали SS316.
Опорная рама может изготавливаться из «чёрной» стали или нержавеющей стали (SS304).
Трубная обвязка может быть выполнена из непластифицированного поливинилхлорида (PVC – U) или нержавеющей стали SS316. Дизайн трубной обвязки выполняется с учётом условий эксплуатации, удобства монтажа и пуско-наладочных работ в конкретном помещении. |
 |
|
