Дисковые фильтры с автоматической промывкой

Осадочные дисковые серии фильтров OPAL, CRYSTAL, GALAXY предназначены для удаления из воды крупных механических частиц (песок, окалина и т.д.) с размерами более 20, 55, 100, 200, 400 мкм (заказываемая опция) и предохранения магистралей, последующих ступеней очистки и блоков управления или технологического оборудования.

Исходная вода подается через фланцевый порт во входной коллектор установки. Далее поток воды делится по числу параллельно установленных фильтров ARKAL и через промывочные клапаны подается на дисковые фильтрующие элементы. Пройдя через фильтрующие элементы, очищенные потоки воды суммируются в выходном коллекторе установки.

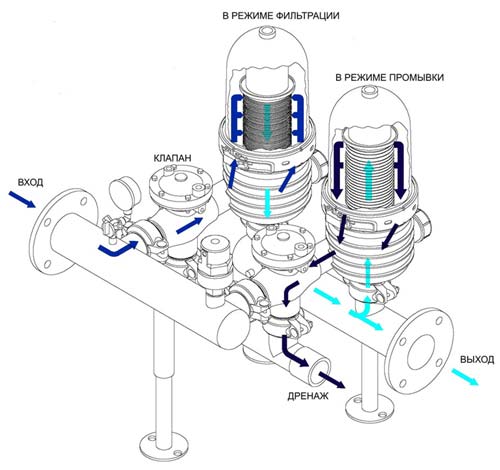

Для пояснения принципа работы приведена схема установки на базе двух фильтров ARKAL DF-2 SK.

Промывка фильтрующих элементов активизируется по сигналу контроллера по мере загрязнения следующим образом:

1. Контроллер подает сигнал на электромагнитный клапан в соответствии с величиной перепада давления на фильтрующих элементах или по сигналу таймера.
2. Электромагнитный клапан подает управляющее давление на промывочный клапан и переводит его из положения сервиса в положение промывки.
3. Фильтр №1 промывается очищенной водой из выходного коллектора установки.
4. Фильтр №1 промывается в соответствии с заложенной в контроллер программой, затем переходит в режим сервиса (фильтрации).
5. Далее, последовательно промываются фильтр №2, №3 и более в зависимости от модели водоочистной станции.
6. После промывки всех фильтров система переходит в режим сервиса. Процесс повторяется циклически по мере загрязнения фильтрующих элементов.

В режиме фильтрации диски фильтрующего элемента сжаты усилием пружины и составляющей гидродинамической силы, возникающей при прохождении потока воды через фильтрующие каналы-насечки. Сжатые диски представляют собой единый фильтрующий объем.

В режиме промывки специальное устройство – силовой цилиндр разжимает диски, а встроенный сопловой аппарат с тангенциальным смещением промывочного потока обеспечивает вращение фильтрующих дисков, что значительно повышает эффективность обратной промывки. Промывочная вода сбрасывается в дренажную линию.
